４０６６復調回路（ＤＡＦ）

　「4066発振回路」の応用です。ＳＳＢ復調用ミキサ、局部発振、ＳＳＢ／ＡＭ切替および局部発振のＯＮ／ＯＦＦをアナログスイッチＩＣ１個で実現しています。また、同一ＰＴ板にＡＭ検波回路およびＡＦ　ＡＭＰを実装しました。

ブロックダイヤ

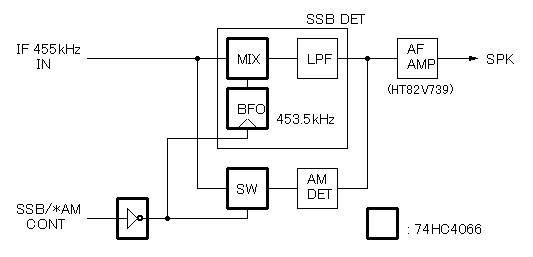

図３−１　ブロックダイヤ

回路

　「SSB/＊AM　CONT」端子はオープン時「SSB復調」モード、グランド間ショート時「AM検波」モードとなります。
　「AM検波」モードでは、SSB復調のためのミキサとして使用しているIC52のPIN１が”H"固定となり、４５５ｋHzIF信号がこのミキサを通り抜けてしまいます。しかし、後段のLPFにより十分減衰されるため問題はありません。

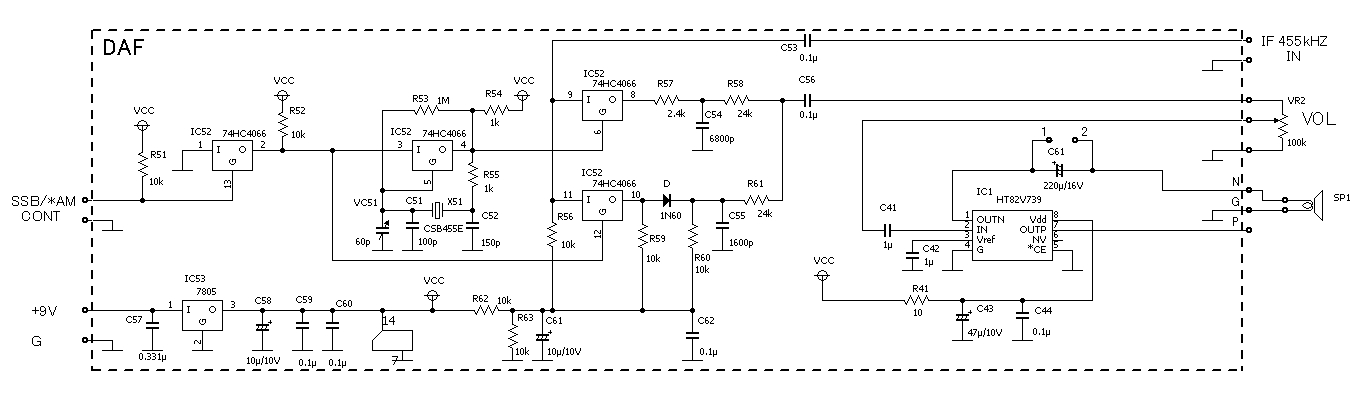

　AF AMPには、当初、HT82V739を使用し、他の無線機と合わせるため片側極性のみ使用しました。しかし、QR-73Jへ使用してみるとゲインが多少不足気味でしたのでLM386へ変更しました。下図はHT82V739を使用した回路図です。LM386Nへの改造は下の「改造」を参照下さい。

製作

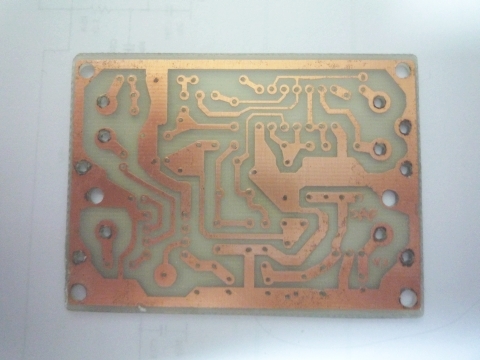

PTパターン （ハンダ面）  AF AMPはHT82V739のパターンです。

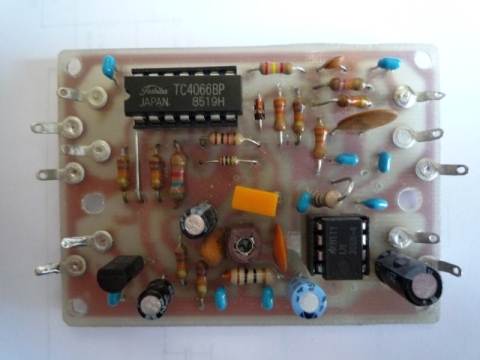

HT82V739からLM386へ改造しています。 （右下IC周り）

・プリント配線確認図（PDF）
・版下（実装面）（PDF)
・版下（パターン面）（PDF)

改造

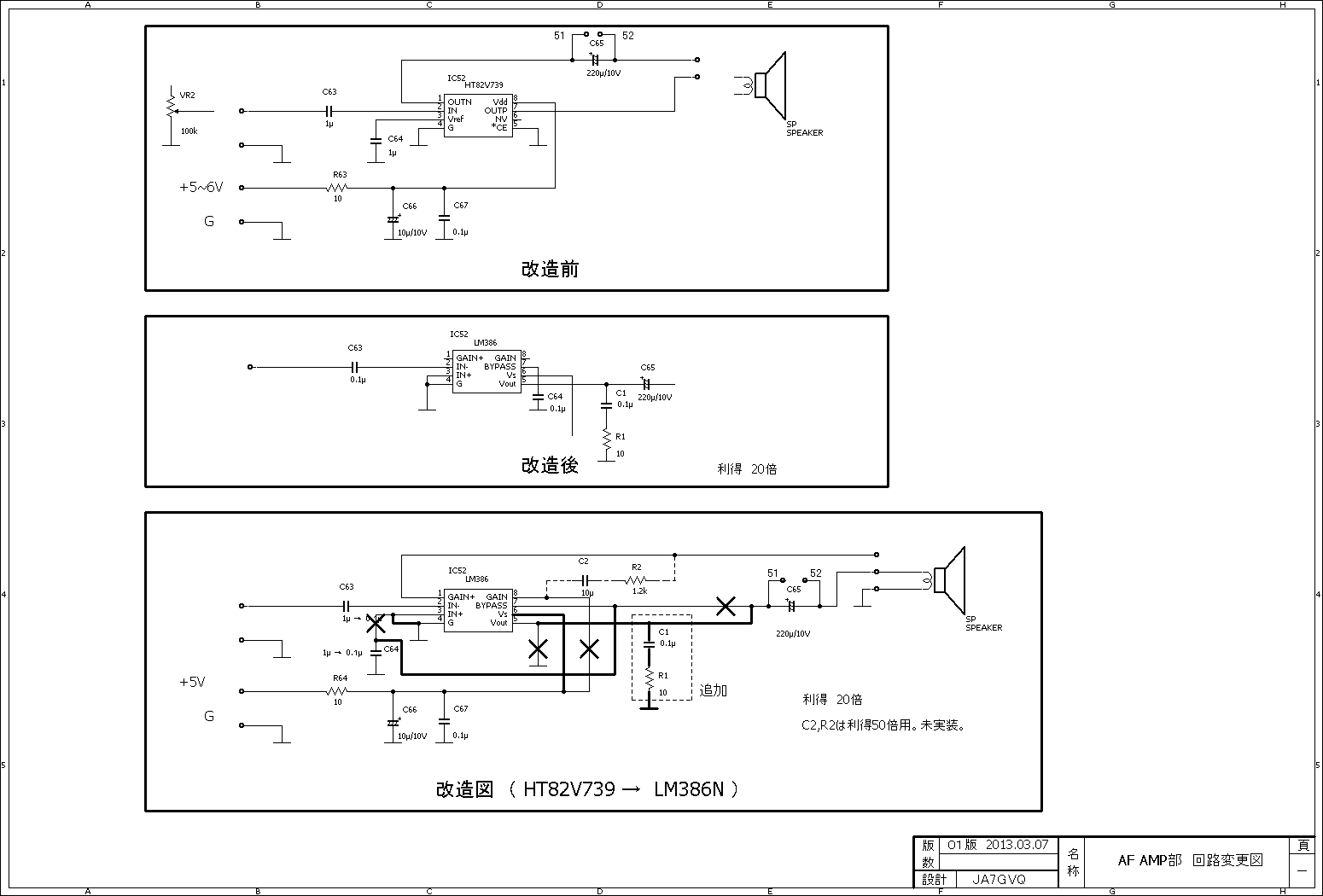

・AF AMP部　回路変更図(PNG)

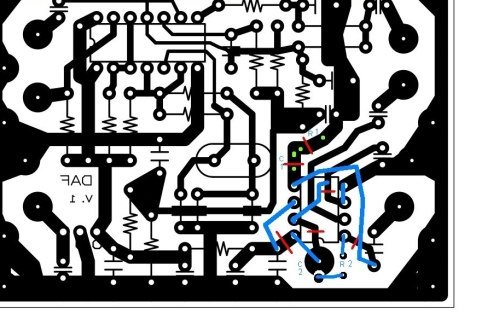

・改造図（パターン面）(JPG)

　矩形波出力の４５５ｋHz局部発振回路を採用していますが、受信機への搭載によるスプリアスの問題は特に発生していません。
　本回路は「QR−７３J」へ採用しています。
