オークションで落札したケースを利用してTS-520用VFOを使用した７メガ専用受信機を作りはじめました。現在一時中断中です。ケースにVFOを収め、ダイヤルエスカッションを試作してフロントパネルの加工まで進んでいます。高IPで低雑音、真空管アンプにより好みの音にしようと考えています。
他の製作中の受信機を完成後、再開予定です。

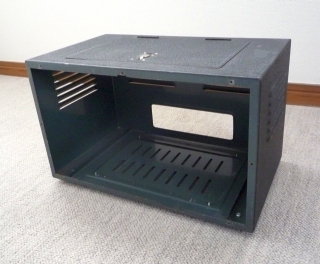

オークションで入手したケースです。形状、大きさから、LEADのAS-2のようです。内部空間がとれるので真空管と半導体回路の混在が出来そうです。

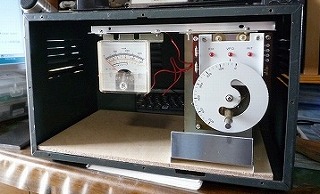

 （１）Sメータ、VFO |

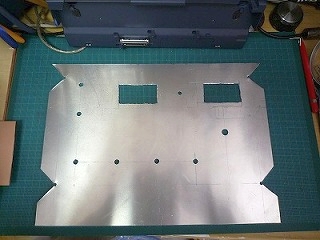

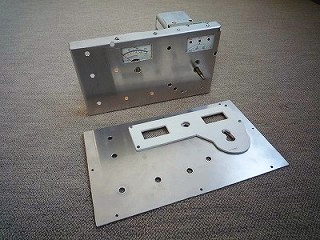

 （２）内側前面板 |
|

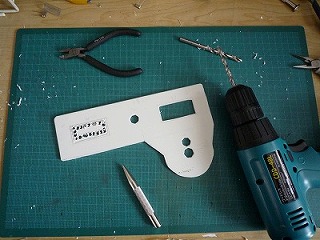

 （３）ダイヤルエスカッション（試作品） |

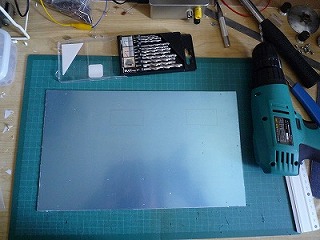

 （４）フロントパネル |
|
 （５）組立前 |

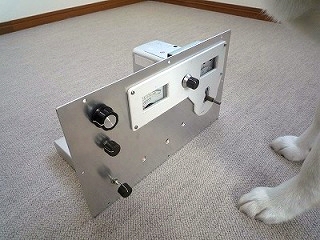

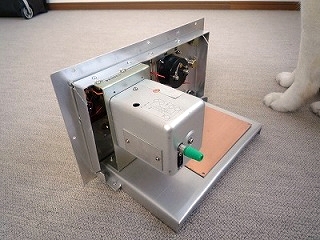

 （６）組立て後（右は愛犬の美脚） |
|
 （７）後部より |

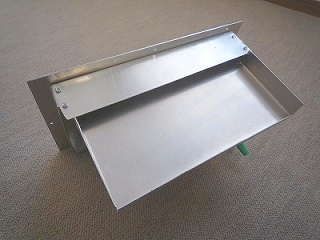

 （８）内部底面 |

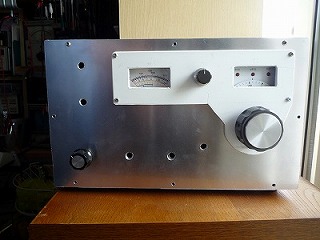

（９）前面より

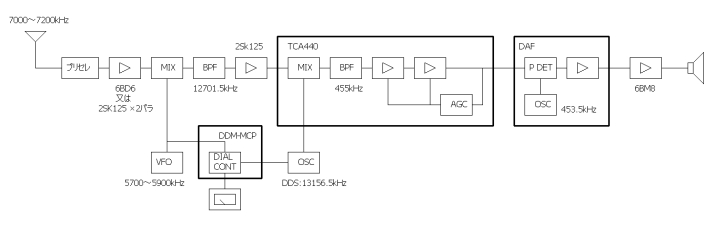

検討中のブロックダイヤを以下に示します。
ダイヤルエスカッションはアルミの厚板の加工が大変なので１００円ショップからまな板を購入して試作しましたが、それでも大変でした。試作のまま使用するか、あるいは内側の板の作り替えも含めてアナログメータによるダイヤル表示にするか悩むところです。
